Support GPS au dessus de l'écran TFT

[Jean-Claude67]

Monter aujourd'hui et testé , aucune vibration et très bonne visibilité









Pièces commandés AliExpresse

[Leoj]

Merci pour le conseil - viens de recevoir et de monter le Support adaptateur avec barre 12mm pour KTM 1290 - nickel sur ma tigresse !

[said]

Merci pour le conseil - viens de recevoir et de monter le Support adaptateur avec barre 12mm pour KTM 1290 - nickel sur ma tigresse !

Toi non plus tu n’as pas eu à ajouter un boulon ? Le 1er parlait d’un manque de 3mm pourtant

[Leoj]

non pas besoin du boulon et je n'ai pas mis non plus les deux grosses rondelles noires livrées avec. Montage impeccable et vrai confort !

[toufiou]

Monter aujourd'hui et testé , aucune vibration et très bonne visibilité
...

...

J'ai commandé le même mais j'hésite à le monter. ca ne bouge pas avec le poids (basculement du GPS, desserrage des vis en bout d'axe)) et ça tient aux vibrations ?

[Leoj]

j'ai fait une petite sortie hier pour vérifier et bien pas de soucis de basculement et desserarage de vis mais bon sortie d'une heure seulement ! a voir lors de sortie plus longue. par contre j'ai du basculer ma pochette GPS (GIVI) en mode paysage car en portrait ça masque un peu l'écran TFT

[toufiou]

j'ai fait une petite sortie hier pour vérifier et bien pas de soucis de basculement et desserarage de vis mais bon sortie d'une heure seulement ! a voir lors de sortie plus longue. par contre j'ai du basculer ma pochette GPS (GIVI) en mode paysage car en portrait ça masque un peu l'écran TFT

Ok je vais monter le mien et on verra bien. Sinon la ou les rondelles en bout d'axes tu les mets en derrière la vis ou entre le support et l'axe. J'ai présenté le support sur les vis extérieur et je trouvais l'entraxe un peut court. J'avais pensé à cette possibilité de montage ou alors l'ajout de rondelles.

[toufiou]

Le support est monté reste plus qu'a essayer dans les conditions d'un grosse sortie

Cliquez sur l'image miniature pour l'agrandir

[nours955i]

Bonjour,
comme beaucoup sur ce post je recherchais une solution pas chère pour fixer mon smartphone au-dessus de mon écran TFT.
Malheureusement, le lien AliExpress partagé dans ce fil de discussion ne permet la livraison en France
Donc, je me suis creusé les méninges et fan de la conception sur Fusion 360 et des imprimantes 3D je me suis lancé dans l'aventure.
Je précise que ce projet est au stade prototype ; mais l'intérêt pour moi est d'avoir vos avis et commentaires pour améliorer le projet.
Je teste sur ma Tiger 800 XRT de 2019.
Donc : 2 pièces à monter sur les supports droite et gauche de la bulle auxquels il faudra ajouter une barre transversale d'un diamètre qui peut être variable suivant ce qui me tombera sous la main.

• 1 support pour chaque côté

• 1 contre plaque qui maintiendra le support par 2 vis Type M6 sur le support de bulle

J'ai déposé le projet sur le site de Prusa avec le fichier .f3d pour ceux qui utilisent Fusion 360
Les premières impressions en PLA avec ma Prusa Mini+ sont plutôt concluants.
Je travail à améliorer la précision de la contre plaque.
Voilà dites moi ce que vous en pensez

[Jean-Claude67]

Monter aujourd'hui et testé , aucune vibration et très bonne visibilité









Pièces commandés AliExpresse

Petit rajout pour ma moto: accessoire sacoche téléphone sur support RAM MONT
J'ai récupéré le support sur l'image précédente afin de le fixer sur celui ci tout en gardent son étanchéité


Lien Amazon

[Titi du 87]

Bonjour à tous
J’ai suivi les conseils AJOSSI en achetant sur Ali, le support ktm gps. 9 €. Il y a rien a modifier et le résultat est super .

[burno]

Bonjour,

Merci à tous pour vos conseils

J'ai aussi installé la barre magique à 9€ -> https://fr.aliexpress.com/item/32976563690.html

Parfaite à part les mauvaises visses livrée avec, mais bon c'est du M4 yen a plein dans nos tiroirs.

Je l'ai installé avec un support de téléphone portable, avec rechargement induction , étanche. (32 € quand même)
https://fr.aliexpress.com/item/1005002830472816.html
intitulé ML18S-41 ( Support de chargeur sans fil de moto Type C QC3.0 Charge rapide Support de téléphone de moto étui de téléphone portable étanche Support de moteur)

Convient parfaitement pour un iphone XS dans sa coque , ça rentre , ça bouge pas , le tactile fonctionne et ça charge
Il existe un modèle plus grand.

J'ai été content de voir qu'il dispose d'une prise 12V acec un long cable et un fusible sur le + , et surtout que la prise USB-C prend en charge du 5V au 12V pour la recharge induction , Top pour ceux (comme moi) qui n'arrivent pas (encore) à trouver le + après contact sur les Tiger 800 2018 ...

Voici les photos des pièces et du montage.




le super support !

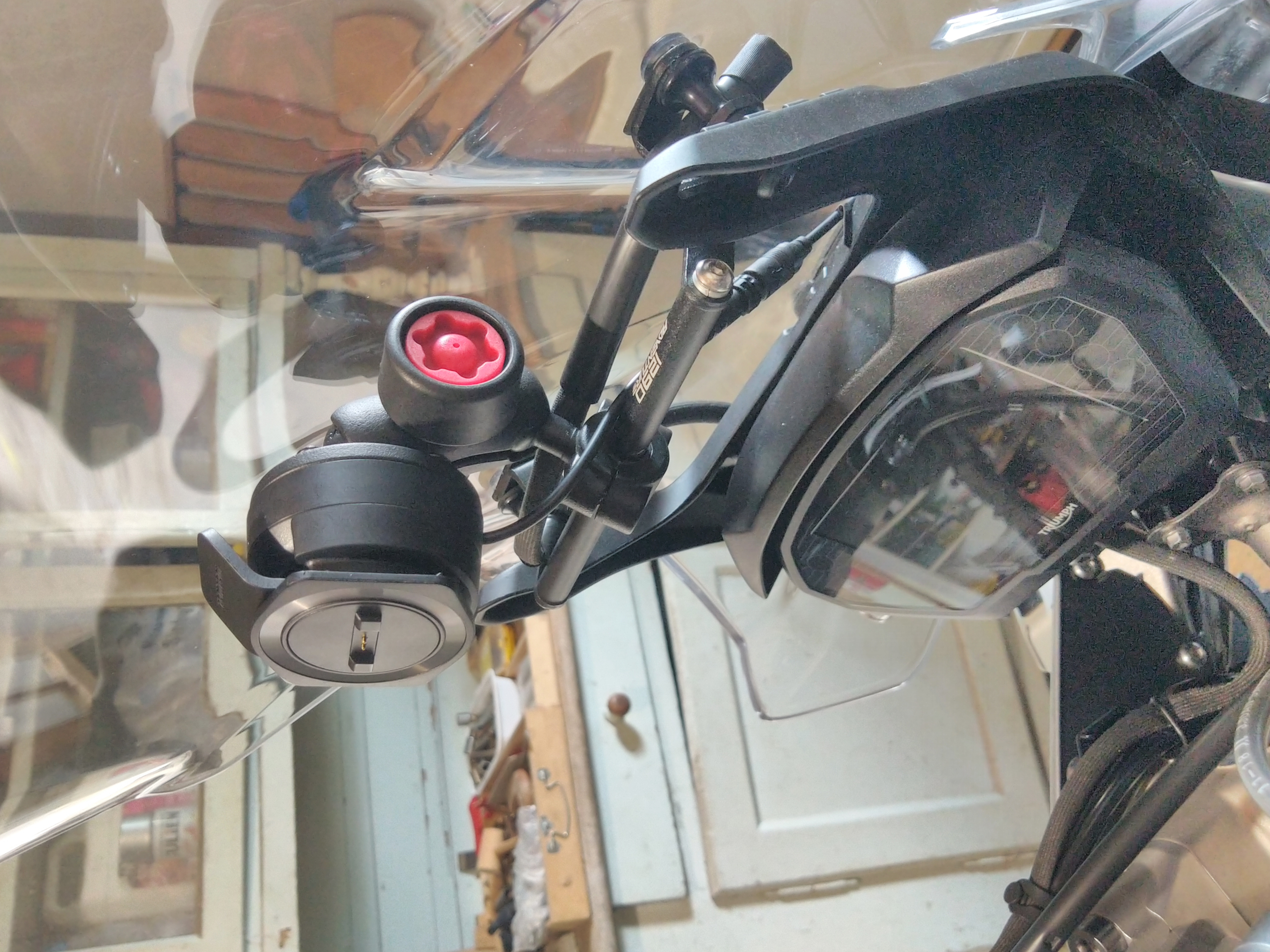

Montage



Je me suis fait avoir , car la boule n'est pas au format "RAM mount" ou GPS classiques ( 1 pouce ) , mais elle est plus petite.
Le support serré sur une boule 1 pouce tient ( pour l'instant ) jusqu’a ce que je trouve un moyen de serrer plus mieux.

[said]

Je suis le seul à avoir des vibrations, cela doit provenir de la bulle touring puig (haute)
Pourtant en plus de cette fameuse barre j'ai du matos ram mount certifié
Ou alors le serrage qui est pas bon

[burno]

Je pense que j'ai également des vibrations, mais pas incommodantes. Sur des mauvaises routes ça bouge ... mais bon ... qu'es ce qui ne bouge pas sur la moto sur ces routes ? Ca fait craindre une utilisation Offroad à exclure.

Peut-être qu'un support plus proche de la barre, avec plusieurs points d’encrages pourrait diminuer l'effet de flèche ou de bras de levier

J'ai aussi monté la bulle Puig comme tu peux voir sur les photos, j'avoue qu'il faudrait que je remonte celle d'origine pour voir s'il y a du mieux, mais la flemme pour l'instant !

Aussi, j'ai trouvé mon +12V après contact ( je n'ai pas encore vu de tuto pout les 800 2018 alors j'ai pris quelques photos )
Spoiler : j'ai mesuré l'alim du bloc USB sous la selle passager, et c'est du 12V après contact , j'ai donc juste coupé et fait un Y après la prise, qui par ailleuir se demonte bien et permet de faire les soudures au chaud

[Jean-Claude67]

Bon voila quelques modif effectué:
Bulle haute,prise USB,installation d'un Tom-Tom Rider 550

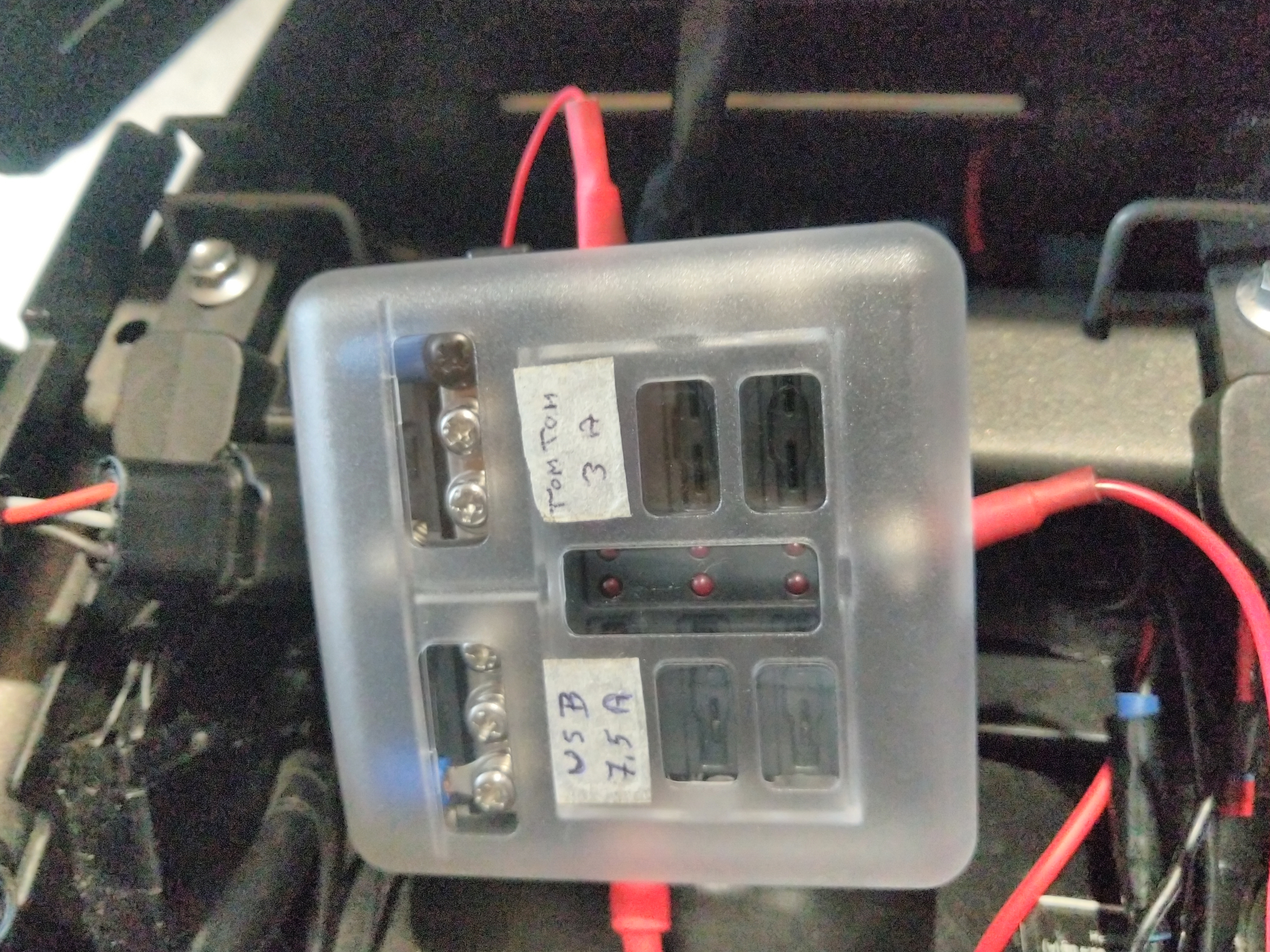

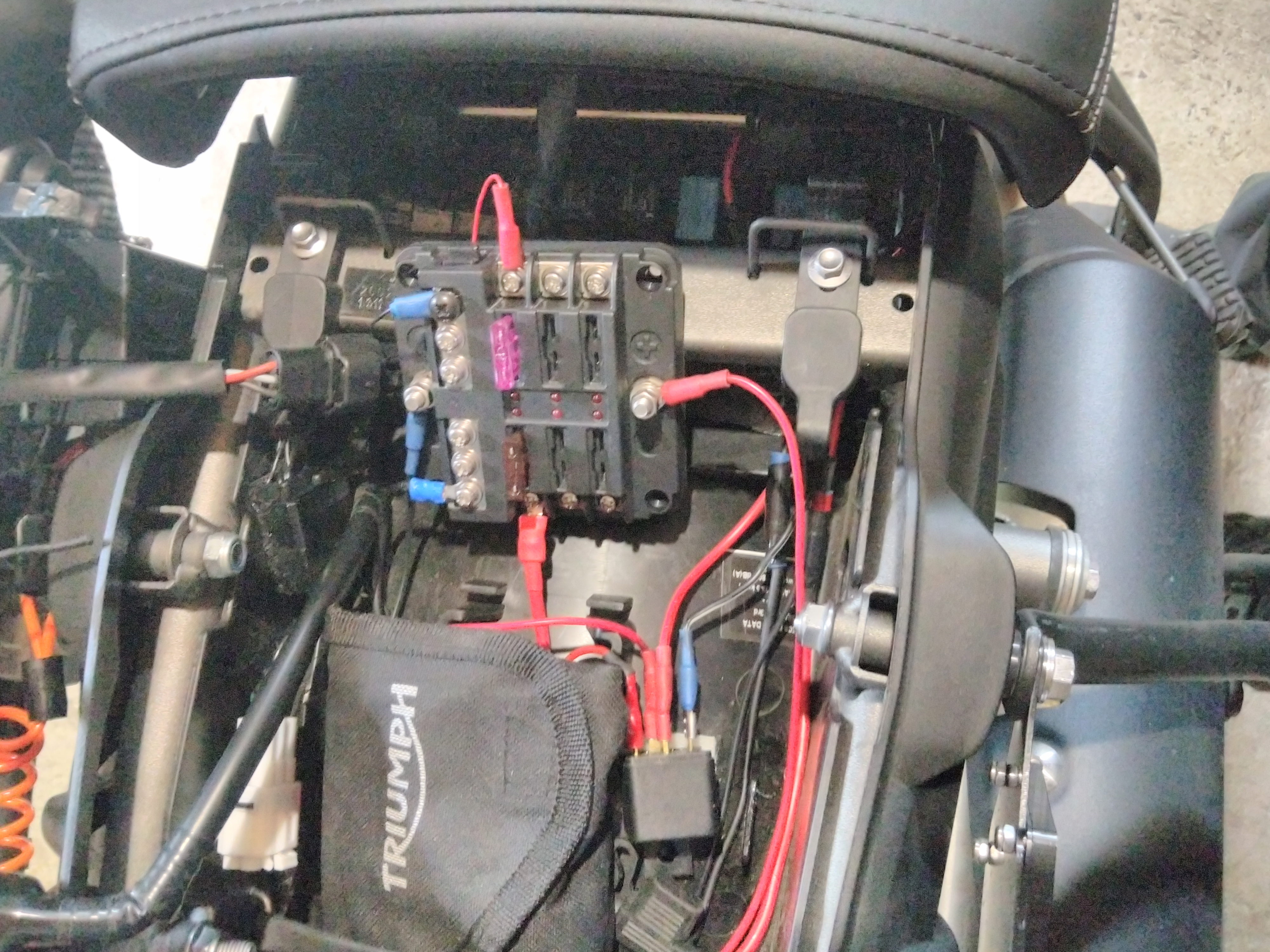

Porte fusible branché sur la prise USB sous la selle passager, cela permet d'avoir un plus après contact.
